Робота програмного термостата LT 08 LCD полягає в тому, що він безперервно вимірює
температуру повітря в приміщенні і управляє роботою котла, відповідно до заданої програми. В
результаті його роботи, користувач отримує максимально комфортний клімат в приміщенні при
максимальній економії газу.
Програмний термостат програмується на 7-денний цикл і надає можливість вибору 16-ти програм,
вісім з яких мають заводські установки.
Програмний термостат оперує двома значеннями температури (Ви можете задавати їх
самостійно):
перша – Комфорт-режим (заводське значення складає 200С);
друга – Економ-режим (заводське значення складає 160С).

Загальні рекомендації

Ці рекомендації призначені як для користувача, так і для фахівця.

1. Уважно вивчіть даний документ, оскільки він стосується технічних характеристик,
установки, компоновки, програмування, регулювання і правильного використання
програмного термостата.

2. Даний документ необхідно розглядати як невід’ємну частину програмного термостата і
зберігати його, щоб у разі потреби можна було до нього звернутись.

3. Після розпаковки перевірте зовнішній вигляд і стан приладу. У разі виникнення будь-яких
сумнівів, не використовуйте його, а зверніться до продавця.

Програмний термостат повинен використовуватися тільки за своїм прямим призначенням, будь-
яке інше використання вважається невідповідним і тому небезпечним.
Прилад виготовлений в повній відповідності з діючими нормами техніки безпеки, тому Ви у свою
чергу експлуатуйте прилад уважно і обережно, щоб виключити будь-яку небезпеку нанесення
травм і збитків.



1. Монтаж і підключення програмного термостата

Установка програмного термостата, включаючи кабелі підключення до котла, повинна
здійснюватись кваліфікованим персоналом. Уповноважений Сервісний Центр здійснює лише (у
разі потреби) перевірку зв’язку між приладом і котлом та перевірку правильності функціонування
програмного термостата, а також (у разі потреби) підключення з’єднувальних кабелів до
електронної плати котла.

Примітка
Прокладка з’єднувальних кабелів не є задачею Уповноваженого Сервісного
Центру. Це задача монтажників.

1.1 Порядок установки

1) Установку програмного термостата необхідно здійснювати на відстані від джерел високої
температури і нагрівальних приладів, в місці що дозволяє здійснити правильне вимірювання
температури в приміщенні







2) Встановіть програмний термостат безпосередньо на стіні , використовуючи пази в
задній кришці приладу і шурупи.
3) Виконайте електричне підключення до котла, не знімаючи перемичку з
контактів С і H (тільки для фахівця Уповноваженого Сервісного Центру).

При підключенні програмного термостату керуйтесь інструкцією котла. Дотримання полярності
підключення не обов’язкове. Підключення виконуються за допомогою двожильного кабелю
поперечним перетином мін. 0.50 мм2 і макс. 1.5 мм2, максимальною довжиною не більше 50м.



Примітка
На задньому боці програмного термостату знаходиться повзунковий
перемикач, призначений для регулювання часу затримки повторного
включення котла.

Значення затримки наведені в таблиці:

Положення перемикача часу затримки           повторного включення котла	Значення затримки повторного                     включення
NO DELAY	10 сек
DELAY	5 хвилин

2. Опис програмного термостата



A. Час
B. День тижня
C. Поточна температура
D. Номер добової програми
E. Таймер
1. Кнопка температурного режиму «Комфорт»
2. Кнопка температурного режиму «Економ»
3. Скидання параметрів на заводські установки
4. Кнопки «Збільшення», «Зменшення»
5. Кнопка «Введення даних»
6. Кнопка установки поточного часу і дня тижня
7. Кнопка «Установка програми»
8. Батарейний відсік

3. Робота програмного термостата

 3.1. Установка поточного дня тижня і часу
 - Відкрийте передню кришку програмного термостата
 - Натискаючи кнопку (годинник), виберіть поле що Вас цікавить:

 Вибране поле мигатиме.
?За допомогою кнопок <↑> або <↓> введіть потрібне значення.
?Для завершення процедури введення, натисніть кнопку ↵, або процедура завершитьс
автоматично через 10 секунд (вибране значення буде збережено).

?Закрийте передню кришку програмного термостата.

Примітка.
День 1 відповідає понеділку, день 2 вівторку і т.д.

3.2. Установка температури

Установка температури Комфорт-режим
?Відкрийте передню кришку програмного термостата
?Натисніть і утримуйте кнопку (сонце) , поки не почне мигати поле «Поточна температура».
?За допомогою кнопок <↑> або <↓> введіть потрібне значення.
?Для завершення процедури введення, натискайте кнопку ↵, або процедура завершиться
автоматично через 10 секунд (вибране значення буде збережено).
?Закрийте передню кришку програмного термостата.
Установка температури Економ-режим
?Відкрийте передню кришку програмного термостата
?Натисніть і утримуйте кнопку (сонце) , поки не почне мигати поле «Поточна температура».
?За допомогою кнопок <↑> або <↓> введіть потрібне значення.
?Для завершення процедури введення, натискайте кнопку ↵, або процедура завершиться
автоматично через 10 секунд (вибране значення буде збережено).
?Закрийте передню кришку програмного термостата

 Примітка
?заводське значення температури режиму «Комфорт» складає 200С;
?заводське значення температури режиму «Економ» складає 160С.



3.3.Робота термостата в програмному режимі

Вибір програми
Кожному дню тижня Ви можете вказати свою програму, що дозволяє створювати дуже гнучку
систему управління кліматом в приміщенні.

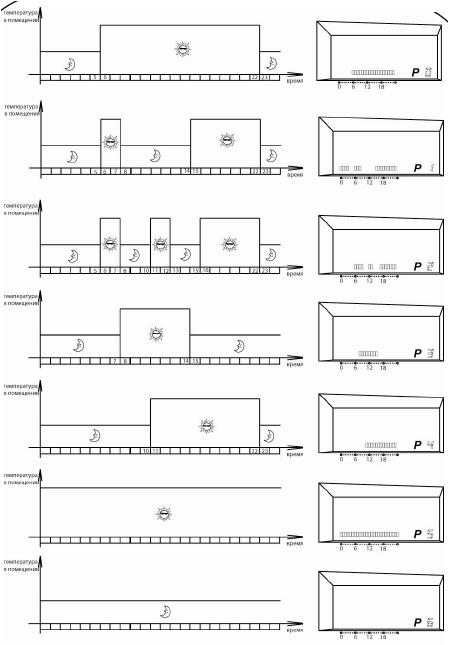

Програмний термостат має 8 програм із заводськими установками



Примітка
Восьма заводська програма зарезервована під режим «антизамерзання».
В цьому режимі програмний термостат включить котел, якщо температура
в приміщенні опуститься нижче 5ºС

?Відкрийте передню кришку програмного термостата
?Натисніть кнопку <PRG> – почне мигати поле «День тижня».
?За допомогою кнопок <↑> або <↓> виберіть потрібне значення.
?Натисніть кнопку <PRG> – почне мигати поле «Номер добової програми».
?За допомогою кнопок <↑> або <↓> виберіть потрібне значення.
?Для завершення процедури введення, натискуйте кнопку ↵, або процедура завершиться
автоматично через 10 секунд (вибране значення буде збережено).
?Повторіть процедуру для інших днів тижня.
?Закрийте передню кришку програмного термостата.



Створення власної програми
Кожному дню тижня Ви можете задати свою програму, що дозволяє створювати дуже гнучку
систему управління кліматом в приміщенні.
Приклад
Припустимо,
а) Ви встановили температуру Комфорт-режиму, рівну 25,0С, а температуру Економ-режиму
– 20,0С
б) Ваш добовий графік виглядає таким чином:
• 7,00– пробудження
• 8,0 – вихід на роботу
• 18,40 – повернення додому
• 23,00 – сон.
Ви, за допомогою програмного термостата, складаєте програму, яка:
?в 6,00 дасть команду котлу підвищити температуру в приміщенні до Комфорт-режиму (до
7,00 – час Вашого пробудження, приміщення буде прогріто);
?в 8,00 котел змінить температуру на Економ-режим (Ви пішли на роботу, навіщо даремно
гріти квартиру), що призведе до значної економії газу;
?в 18,00 котел знову одержує команду перейти в Комфорт-режим і до моменту Вашого
повернення з роботи в приміщенні буде комфортна температура;
?в 23,00, коли Ви лягаєте спати, котел знову переходить в Економ-режим до 6,00.
Ваша програма виглядатиме таким чином:



Програмування
?Відкрийте передню кришку програмного термостата
?Натисніть 2 рази кнопку <PRG> – почне мигати поле «Номер добової програми».
?За допомогою кнопок <↑> або <↓>, виберіть номер програми з діапазону:
10,11,12,13,14,15,16,18. (програми з номерами 1,2,3,4,5,6,8 заводські, їх змінити
неможливо) – в полі «Час» висвічується 0:00 - це стартовий час програми.
?Натисніть кнопку (місяць) – на цю годину встановиться температура Економ-режиму. На
дисплеї (в полі «Номер добової програми») нічого не відобразиться, а поле «Час»
зміниться на 1:00.
?Повторіть попередній крок для 1:00; 2:00; 3:00; 4:00; 5:00.
?Коли поле «Час» буде дорівнювати 6:00 – натисніть кнопку (сонце) . На цю годину
встановиться температура Комфорт-режиму – в полі «Номер добової програми»,
відобразиться вертикальний символ. Поле «Час» зміниться на 7:00.
?Повторіть попередній крок для 7:00

?Запрограмуйте таким чином всі 24 години.
?Для завершення процедури введення, натисніть кнопку ↵, або процедура завершиться
автоматично через 10 секунд (вибране значення буде збережено).
?Закрийте передню кришку програмного термостата.

Примітка: Мається на увазі, що свої температури Комфорт-режиму і
Економ-режиму Ви вже встановили.

3.4. Ручні режими роботи програмного термостата

Ручний режим
Якщо у Вас виникла необхідність однократно вручну змінити поточну температуру, необхідно:
?Натисніть і відпустіть кнопку (сонце) (Комфорт-режим), або (місяць) (Економ-режим) на дисплеї
з’явиться піктограма (рука)
?За допомогою кнопок <↑> або <↓> встановіть потрібне значення температури
?через 10 секунд значення буде введено (для прискорення завершення процедури введення
можна натиснути на кнопку ↵, але для цього доведеться відкрити кришку).
?Для відміни Ручного режиму і повернення до поточної програми короткочасно натисніть
кнопку (місяць) (для Комфорт-режиму), або (сонце) (для Економ-режиму).

Примітка: Ручний режим буде автоматично відмінений при настанні нового дня тижня, або
введенні / виборі нової програми.

Утримання Комфорт-режиму на необхідний час
?Відкрийте передню кришку програмного термостата
?Натисніть кнопку (сонце) і утримуйте її більше однієї секунди після чого відпустіть і
короткочасно натисніть знову. На дисплеї почне мигати піктограма (рука), також мигатиме
1:00 в полі «Час».
?За допомогою кнопок <↑> або <↓> встановіть час (в годинах), протягом якого Вам
необхідно утримувати Комфорт-режим.
?Для завершення процедури введення, натисніть кнопку ↵, або процедура завершиться
автоматично через 10 секунд (вибране значення буде збережено).
?Закрийте передню кришку програмного термостата.

Примітка: 1. Для передчасної відміни режиму утримання натисніть кнопку (рука) .
2. Після закінчення режиму утримання, програмний термостат повернеться до
виконання поточної добової програми.

Утримання Економ-режиму на необхідний час
?Відкрийте передню кришку програмного термостата
?Натисніть кнопку (місяць) і утримуйте її більше однієї секунди після чого відпустіть і
короткочасно натисніть знову. На дисплеї почне мигати піктограма (рука) , також мигатиме
1:00 в полі «Час».
?За допомогою кнопок <↑> або <↓> встановіть час (в годинах), протягом якого Вам
необхідно утримувати Економ-режим.

?Для завершення процедури введення, натисніть кнопку ↵, або процедура завершиться
автоматично через 10 секунд (вибране значення буде збережено).
?Закрийте передню кришку програмного термостата.

Примітка: 1. Для передчасної відміни режиму утримання натисніть кнопку (сонце) .
2. Після закінчення режиму утримання, програмний термостат повернеться до
виконання поточної добової програми.



4. Габарити



5. Технічні характеристики

Діапазон вимірювання температури .................…………….…. .0,0 ÷ 39,50С (крок 0,50С)
Точність................................................................………………… ±0,50С
Діапазон регулювання температури.................. ………………...5,0 ÷ 35,00С (крок 0,50С)
Реєстрація температури ......................................………………... кожні 10 с
Підключення ........................................................………………... 24…250 ВА; 50/60 Гц; 8A
Кабель підключення............................................…………………перетин: мін. 0.50 мм2 ÷ макс. 1.5 мм2;
максимальна довжина: 50 м
Електронний регулятор ......................................……………….. тип 2.В
Батареї ..................................................................…………………2 Х 1,5 ВА
Робоча температура ............................................…………………від -10 до +50 0С
Робоча вологість..................................................…………………5 ÷ 90%
